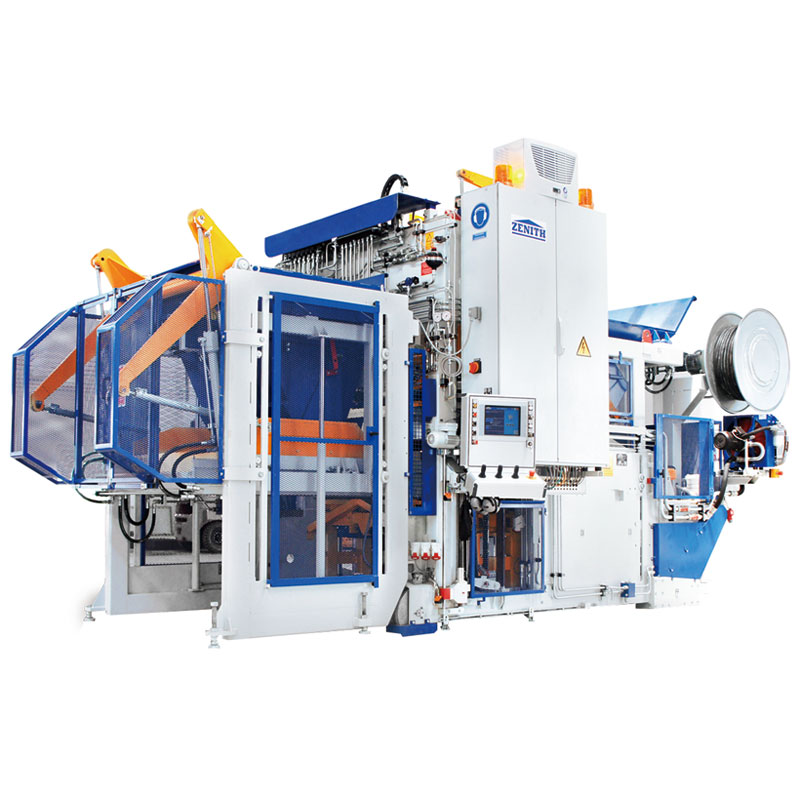

מכונת בלוק זניט 940SC ללא משטחים

כיצרן המקצועי, ברצוננו לספק לך מכונת בלוק ללא משטחים של Zenith 940SC. ה-940sc הרב-תכליתי מציע את המגוון הרחב ביותר של אפשרויות ייצור של כל מכונות קוביות הבטון והריצוף בשוק העולמי. ניתן להשתמש בה כמכונה אוניברסלית וכן כמכונה ייעודית למוצרים לא סטנדרטיים וניתן להשתמש בה להשלמת מפעל בעל משטח יחיד לייצור מוצרי נישה. מכונה זו בנויה לדרישות האיכות הגבוהות ביותר ומייצרת יחידות חתך בעלות נמוכה מאוד כגון בלוקים ריצוף עם תערובת חזיתית או בלוקים חלולים וכו'.

תכונות טכנולוגיה עיקריות

1） לוח המגע המוסבר את עצמו, מונחה התפריט, מקל מאוד על פעולת המכונה. פרמטרי הייצור עבור סוגי תבניות ותוכניות ייצור שונים מוזנים ונשמרים באמצעות מסכות התפריט המסודרות היטב. סימנס SPS מהיר משמש לעיבוד אותות פנימי.

2) מערכת הידראולית בעלת יעילות גבוהה. כוח הידראולי משתמש בלחץ גבוה דו-מעגלי; מערכת הידראולית עם שתי משאבות Milti-Star- בוכנה. הוא משתמש בטכנולוגיה הידראולית פרופורציונלית כדי להתאים את המהירות והעבודה בהתאם למוצרים השונים המיוצרים. ניתן להניע תנועות הידראוליות בו זמנית ובאופן עצמאי במהירויות ולחצים שונים וכל הנתונים יכולים להיות מוגדרים במסך המגע. ניתן להגדיר את כל המידע כמו זמן, חישוב, אפשרות, מהירות הידראולית ולחץ באמצעות מסך מגע.

3) מערכת רטט ביעילות גבוהה. שולחן הרטט מתוכנן על מנת לקבל ארבע רמות ייצור שונות; חלקו העליון של שולחן הרטט הוא דו-חלקי על מנת להשיג העברת כוח אחידה ודחיסה מיטבית; פלטת בלאי ניתנת להחלפה להגנה על חלקים עליונים של שולחן הרטט: טבלת הרטט לקבלה של שני ויברטורים להשגת כוח צנטריפוגלי מרבי של 80 קילוואן; לייצור בלוקים בגובה 50 ס"מ, מסגרת התבנית מצוידת בוויברטורים. (ניתן לצייד ב-2, 4, 6. 8 ויברטורים לפי גובה הבלוק), מנועי רטט משתמשים במנועי סרוו.

4) מערכת האכלה מצטברת. מזין עם הידראולי מונע; יכול להתאים את ריצות תיבת הזנה על מסילה ניתנת לשינוי מומנט נמלים בדיוק גבוה בהתאם לתבניות שונות, קוטר גלגל מנחה מזין Ø 80 מ"מ; מגרד מסתובב מונע הידראולי (תלת חלקים) לניקוי נכון של משטח התבנית; רשת החלוקה המונעת הידראולית מובילה לפיזור אחיד של הבטון בתבנית; מברשת ניקוי מתכווננת לגובה, מחוברת לדופן הקדמית של מגירת ההזנה לניקוי נעלי ראש...

נתונים טכניים

היכל חומר בסיס	1,200 ליטר
תיבת הזנת חומר בסיס	2,000 ליטר
הופר פיגמנט	800 ליטר
תיבת הזנה של פיגמנטים	2,000 ליטר
גובה האכלה מקסימלי של המעמיס	2,800 מ"מ
גודל גיבוש
אורך היווצרות מקסימלי	1240 מ"מ
רוחב ייצור מקסימלי (מפיק על שולחן הרטט)	1,000 מ"מ
רוחב יצירה מקסימלי (ייצור על הקרקע)	1,240 מ"מ
גובה המוצר
ייצור רב שכבתי
גובה מוצר מינימלי (ייצור על המזרן)	50 מ"מ
מקסימום גובה המוצר	250 מ"מ
גובה גובה ערימה מקסימלי של מוצר שכבה אחת)	640 מ"מ
ייצור ברמה נמוכה על המזרן
גובה מוצר מקסימלי	600 מ"מ
ייצור ברמה נמוכה על הרצפה
גובה מוצר מקסימלי	650 מ"מ
ייצור על הרצפה
מקסימום גובה המוצר	1,000 מ"מ
גובה מוצר מינימלי	250 מ"מ
משקל מכונה
ללא מכשיר עובש ופיגמנטים	11.7T
מכשיר פיגמנט	1.7T
גודל מכונה
אורך כולל (ללא מכשיר פיגמנט)	4,400 מ"מ
אורך כולל (עם מכשיר פיגמנט)	6,380 מ"מ
מקסימום גובה כולל	3,700 מ"מ
גובה מינימלי הכולל (גובה ספורט)	3,240 מ"מ
רוחב כולל (כולל לוח בקרה)	2.540 מ"מ
מערכת רטט
מקסימום הכוח המרגש של אגדת הרטט	80KN
מינימום כוח מוציא של הרטט העליון	40KN
צריכת אנרגיה
מבוסס על המספר המרבי של טבלאות רוטטות	42KW

כושר ייצור

סוג בלוק	מימד (מ"מ)	תמונות	aty/Cycle	זמן מחזור	קיבולת ייצור (ל-8 שעות)
בלוק חלול	400*200*200		12	שנות ה-40	8,640 יח'
ריצוף מלבני	200* 100*60		54	38 שניות	817 מ"ר
ריצוף מלבני (ללא מיקס פנים)	200*100*60		54	36 שניות	864 מ"ר
UNI Pavers	225*112.5*60-80		40	38 שניות	757 מ"ר
Curstone	150*1000*300		4	שנות 46	2,504 יח'
