תכונות טכנולוגיה עיקריות
1) אתה יכול להיות סמוך ובטוח לקנות Zenith 1500 יחידת מכונה לייצור בלוק משטחים מהמפעל שלנו. מערכת דחיסה סרוו איכותית בשם Ultra-Dynamic מייצגת דחיסה גבוהה מאוד ודינמיקה קיצונית. לכן הוא מבטיח ייצור מהיר ויעיל של מוצרים באיכות מעולה. במיוחד למוצרים בעלי נפח גדול וגם למוצרי פרימיום, המיוצרים ברטט קדם ובינוני, מערכת רטט זו מעניקה יתרונות רבים. המערכת פועלת ללא אמבט שמנים התומכת בייצור ידידותי לסביבה ובעל תחזוקה נמוכה.
2) השימוש באביזרי ברגים לשולחן הרטט, קרן הצלב של המנוע וחלקי הצד של המסגרת הוא תכונה מיוחדת של מכונת ייצור בלוק יחיד משטחים זו של Zenith 1500. הוא ייחודי בשוק מכיוון שהוא יכול להתאים את עצמו לתנאי הייצור של הלקוח. הקונסטרוקציה המוברגת מספקת גם חיבורים עמידים ויציבות מעולה.

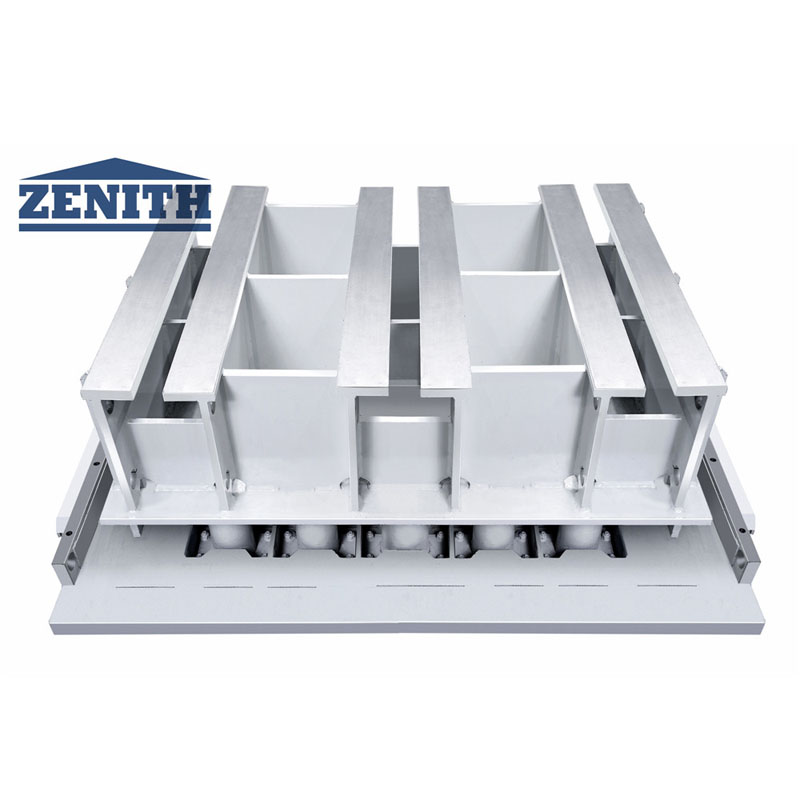

3) התקן הידוק התבנית הפנאומטי מספק שינוי קל של עובש. התבנית ממוקמת ללא הידוק נוסף - למשל. ברגים על מחזיק התבנית. הוא מקובע על ידי מנופי ההידוק המופעלים באופן פנאומטי. תוצאות רטט אופטימליות ואורך חיי תבנית ארוך יותר מושגות הודות להתאמות אישיות של רטט קדם וראשי. כעת ניתן להתאים את מכשיר הידוק התבניות למערכות הידוק תבניות של יצרני מכונות ותבניות אחרים.
4) פותח טרברס חדש למכונת ייצור בלוק משטח יחיד של Zenith 1500 המאפשר להסיר את העמודים בנפרד מהצד. תכונה חדשה זו חוסכת זמן רב במהלך עבודות תחזוקה וניתן לבצע את ההחלפה הרבה יותר בטוחה ובפחות מאמץ. כל הגיאומטריה של מכלול זה כולל עמודים זהה למכונה הקודמת ZENITH 1500. אפשר להתאים את המעבר החדש הזה על מכונות קיימות.

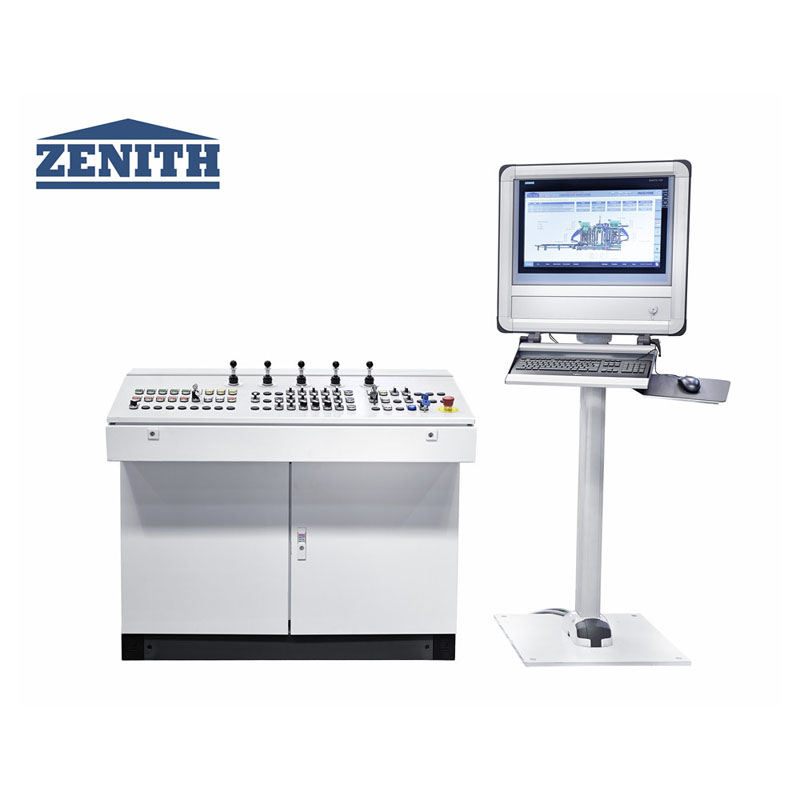

5) 5) תפיסת ההדמיה המוסברת והאינטואיטיבית מבטיחה למידה קלה של פעולת המכונה. עיצוב אבחון חדש תומך במפעילים בבחירת ההתאמות הטובות ביותר. פתרון תקלות שגוזל זמן אינו נחוץ עוד וזמני ההשבתה בייצור מצטמצמים למינימום. על ידי שימוש בטכנולוגיית מסד הנתונים העדכנית ביותר, ניתן להקליט, להעריך ולאחסן את כל המידע. נתונים אלה זמינים בכל מקום הודות לרשת המפעל המלאה.
נתונים טכניים

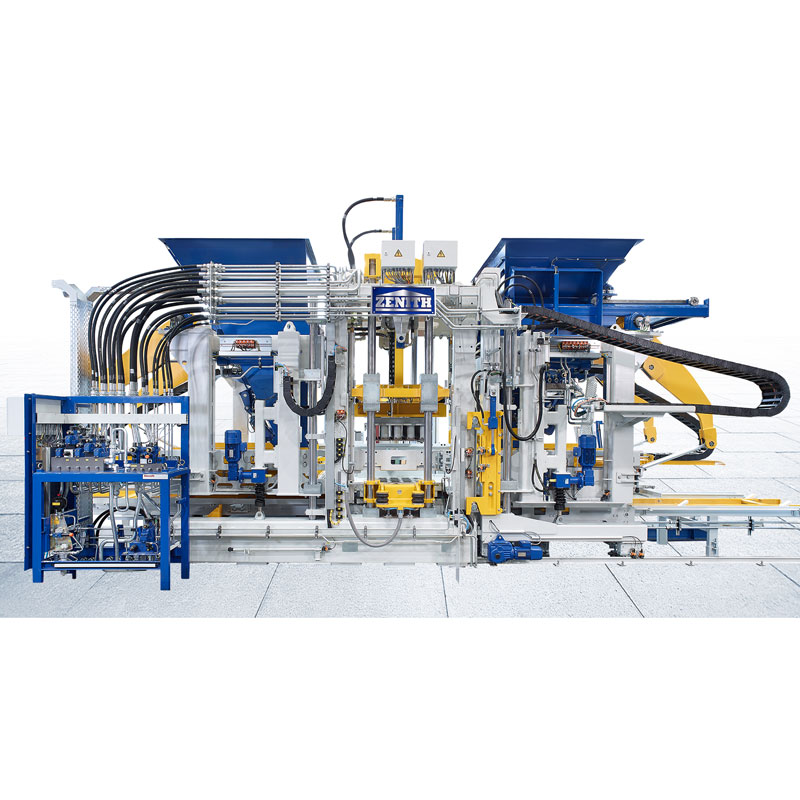

התצורה הבסיסית של מכונה לייצור בלוק יחיד Zenith 1500 | |
מקסימום גודל לוח | 1,400 מ"מ x 1,200 מ"מ x14 מ"מ |
אזור דפוס | לפי ציור הפריסה של התבנית |
גודל המוצר | 50 מ"מ-500 מ"מ |
פרמטרים טכניים של מכונית בן אוטומטית | |
מקסימום קיבולת עומס | 15 ק"ג |
מקסימום קיבולת עומס לכל מתלה הכנסה | בתור עיצוב |
קיבולת עומס מקסימלית כל שתי שכבות של מתלה הכנסה | בתור עיצוב |
רוחב פנימי של תושבת תמיכה | 1,060 מ"מ |
שכבות של מתלה הכנסה | עוצב כתוכנית |
מרחק מתלה הכנסה | בתור עיצוב |
כוח נהיגה של מכונית אמא | טוב 11KW |
גובה המוצר | |
מקסימום גוֹבַה | 500 מ"מ |
מינימום גוֹבַה | 30 מ"מ |
גובה הערימה | |
מקסימום גובה הערימה (כולל המזרן) | 1,800 מ"מ |
מקסימום אזור ייצור (תחת ייצור של גודל סטנדרטי) | 1,350* 1,050 מ"מ |
גודל המזרן (סטנדרטי) | 1,400*1,100 מ"מ |
עובי צלחת פלדה | 14 מ"מ |
נפח ממגורת חומר בסיס | |
לא כולל סילו פיגמנטים | 1,500 ליטר |
גובה המכונה | |
לא כולל מכשיר פיגמנטים | 35T |
מסוע משטחים | 1.6T |
מכשיר הידראולי | 3.2T |
גודל מכונה | |
מקסימום אורך כולל | 8,250 מ"מ |
מקסימום גובה כולל | 4,650 מ"מ |
מקסימום רוחב כולל | 3,150 מ"מ |
פרמטרים טכניים של מכונה / צריכת אנרגיה | |
מערכת רטט | מערכת רטט סרוו |
שולחן רטט | מקסימום: 175KN, 60HZ |
רטט עליון | מקסימום: 32KN |

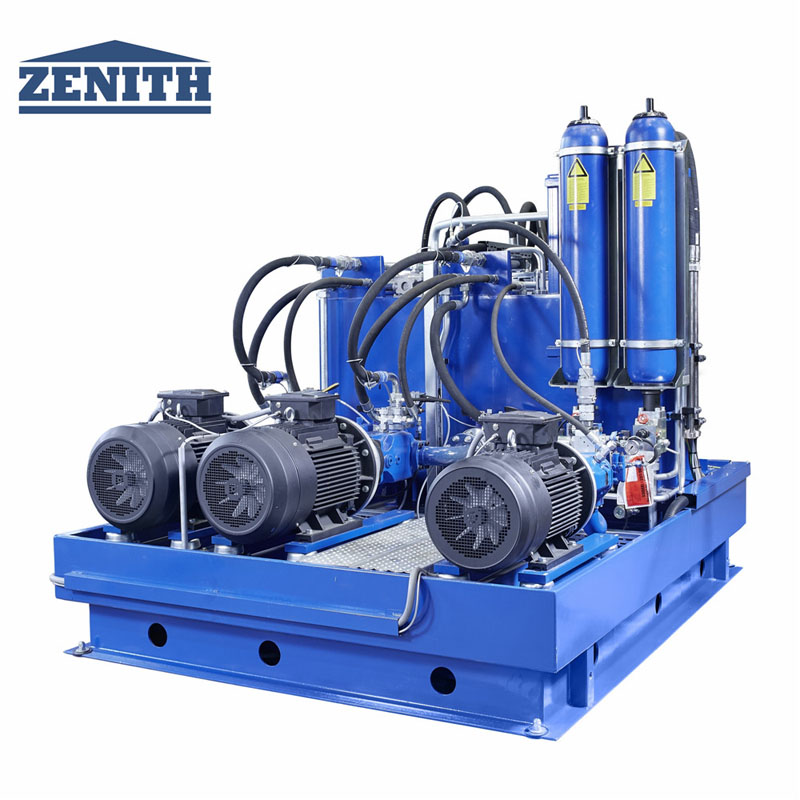

לחץ הידראולי | |
זרימה כוללת | 540 ליטר/דקה |
לחץ הפעלה | 180 בר |
מקסימום כּוֹחַ | 140 קילוואט |

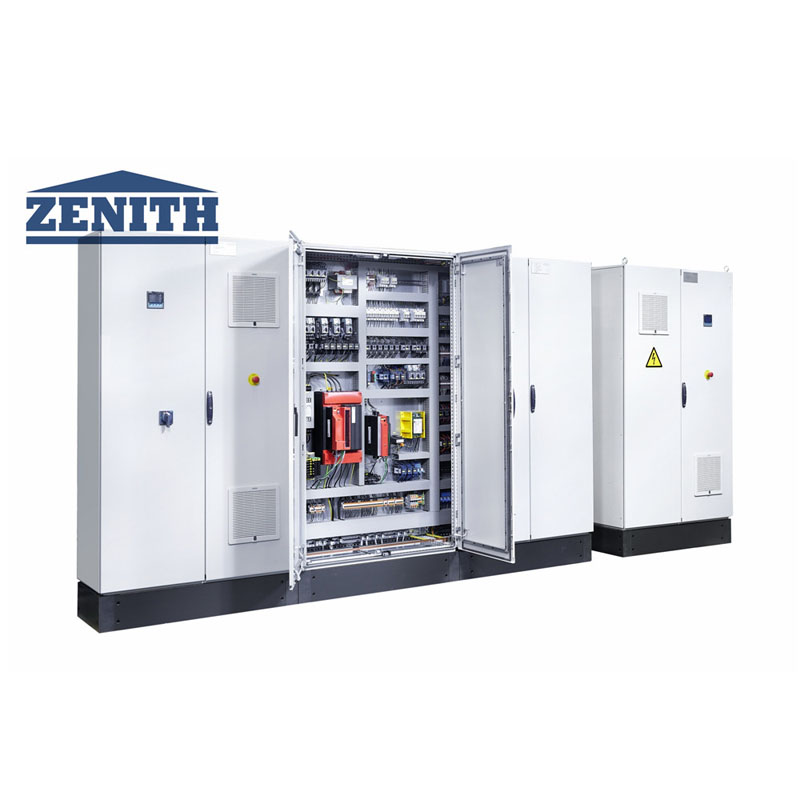

מערכת בקרה | סימנס S7-1500, קונסולת מסך מגע |
כושר ייצור
סוג בלוק | מימד (מ"מ) | תמונות | כמות/מחזור | זמן מחזור | קיבולת ייצור (ל-8 שעות) |
בלוק חלול | 400*200*200 | 15 | 15 שניות | 28,800 יח' | |
ריצוף מלבני | 200*100*30 | 60 | 14 שניות | 2,419 מ"ר | |
ריצוף מלבני (ללא מיקס פנים) | 200*100*80 | 60 | 115 | 3,110 מ"ר | |
Curstone | 150*1000*300 | 6 | שנות ה-20 | 8,640 יח' |
