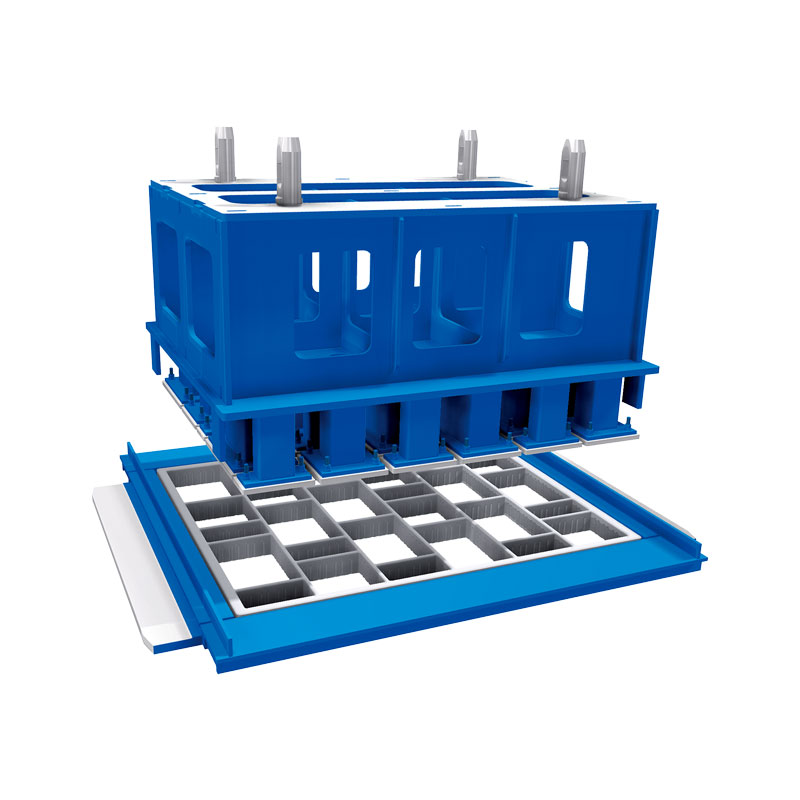

Paver Mould

כיצרן המקצועי, ברצוננו לספק לך תבנית Paver. תבנית המרצפת QGM מאמצת פלדה מקרבת חוזק גבוה מסגסוגת פחמן נמוכה ומשלבת טכנולוגיית חיתוך חיווט מדויקת ברמת דיוק גבוהה של טכניקת עיבוד CNC וטכנולוגיית סריקה תלת מימדית כדי לספק ללקוחות התאמה אישית של עובש. טכנולוגיות אלו יכולות לעצב שלל קווי מתאר וצורות גיאומטריות. המרווח שלה הוא 0.3-0.4 מ"מ, עם פינות אנכיות מדויקות ודפנות צד חלקות. מרצפות המיוצרות על ידי QGM הן קלות לפורקן, דיוק גבוה, ללא כתמים מסביב. תבניות יכולות לממש עיצוב דיגיטלי של משטח חופשי ולוחות לחץ מחליפות עיצוב.

על מנת להבטיח את עמידות התבנית, תבנית הריצוף של QGM מאמצת טיפול בפחמימות. מסגרות התבנית ופלטות הלחץ מוקשחות 60-63HRC, ועומק התקשות מירנימואים הוא 1.2 מ'. על פי בקשת הלקוחות, ניתן לעצב את התבנית מיוצר על ידי ריתוך או נעילת חוט מודולרית.

אנו מציעים תבניות ריצוף איכותיות לכל סוגי המכונות ואביזרים לכלי עבודה בעיצוב הבא:

א) חיתוך להבה בעיצוב תבנית

עובי רשת צר אפשרי

ניצול אופטימלי של העובש

מרווח נעל תלוי מכונה של 0,2-0,5 מ"מ

קירות צדדיים נגד חרוט אפשריים

אין צורך בחריצי אחיזה

עיצוב אופייני למכונות ייצור רב שכבתיות

עיצוב גיליון נסיגה אופציונלי

על ידי דיגיטציה עיצוב משטח חינם ניתן למימוש

עיצוב נעל חותמת ניתנת לחימום בר-קיימא

ב) עיצוב תבנית טחינה

ישים על כל קווי המתאר והגיאומטריות

סובלנות בקופסת התבניות מתחת +/-0.3 מ"מ

מרווח נעל תלוי מכונה של 0,2-0,5 מ"מ

קירות צד אנכיים, זוויתיים וחלקים מדויקים

פירוק קל מהתבנית

דיוק גבוה של התאמה

מחזיקי שטח בכל העיצובים האפשריים אפשריים

עיצוב גיליון נסיגה אופציונלי

על ידי דיגיטציה עיצוב משטח חינם ניתן למימוש

עיצוב נעל חותמת ניתנת לחימום בר-קיימא

ללבוש הגנה עבור כל תבניות המדרכה כדלקמן:

א) פחמימות (62-68 HRC)

קופסת עובש ונעלי חותמות מוקשות (62-68 HRC)

קשיות חדירת דקות. 1.2 מ"מ

ב)ניטרציה (62-68 HRC)

קופסת עובש ונעלי חותמות ניטרציה (62-68 HRC)

קשיות חדירת דקות. 0.4 מ"מ

אין כמעט מתח פנימי בהשוואה לתבניות שטופלו על ידי קרבוריזציה

מומלץ לעובי רשת קטנים

דיוק קווי מתאר גבוה יותר על פני תבניות שטופלו על ידי קרבוריזציה

בהתאם לדרישות מהלקוחות, ניתן לעצב ולייצר את התבניות שלנו בשיטות נעילת הברגה ריתוך או מודולרית.
