שגיאה <0.1%! כיצד מערכת הידראולית QGM מגדירה מדד חדש לדיוק לייצור לבנים?

[אתגרי התעשייה]

למערכות הידראוליות מסורתיות יש נקודות כאב כמו תנודות לחץ גדולות (± 5%), צריכת אנרגיה גבוהה (מהווה 35% מכלל צריכת האנרגיה של ה-מכונה לייצור חסום), וטמפרטורה גבוהה ודליפה קלה, המשפיעים ישירות על איכות עלויות הדפוס והייצור של הלבנים.

[פתרון QGM]

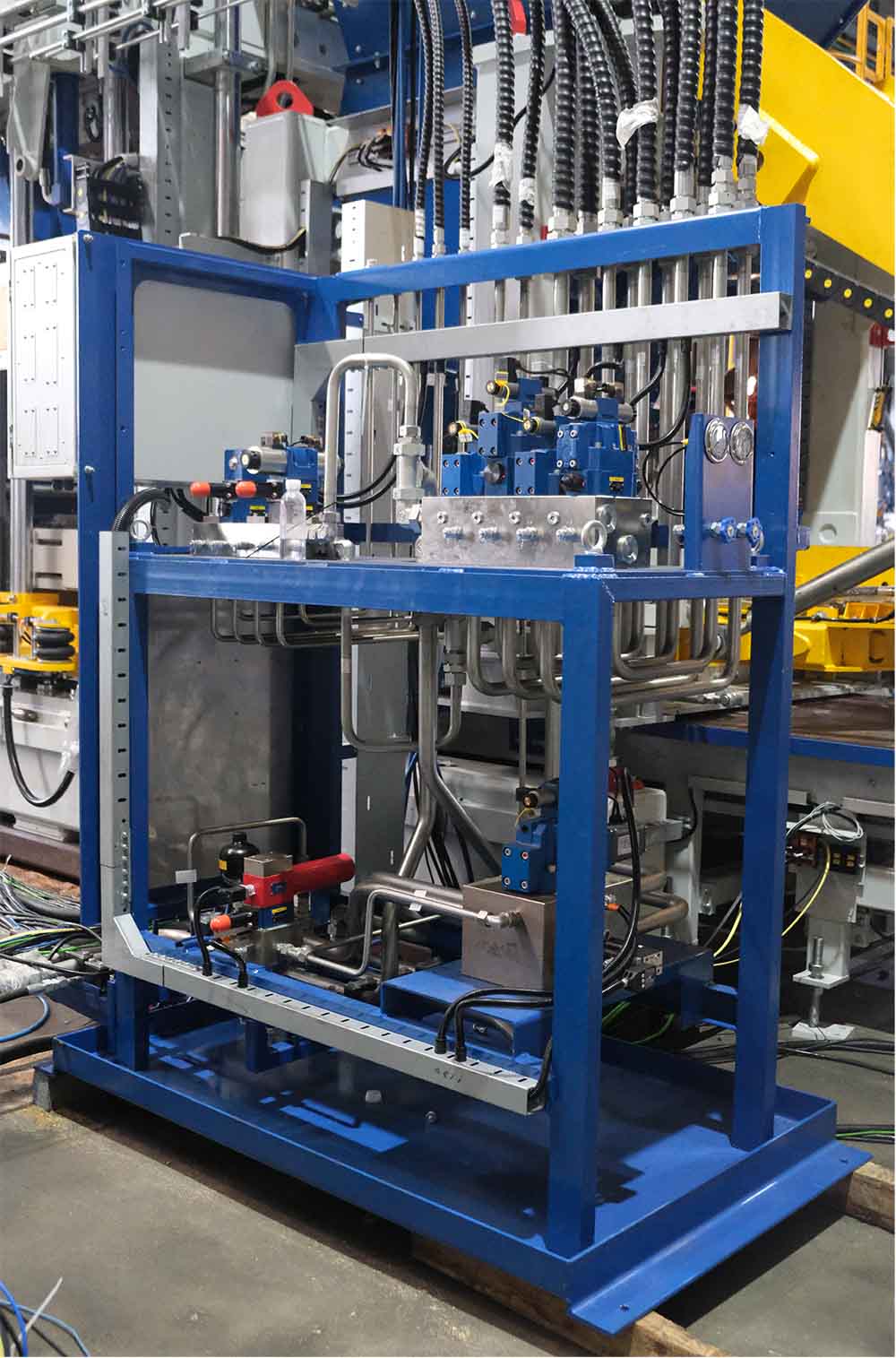

1. שדרוג ארכיטקטורת חומרה

רכיבי ליבה: שסתום פרופורציונלי אטוס איטלקי + חיישן הידאק גרמני + טבעת איטום קפר שוויצרית, עם התנגדות לחץ של 35MPA;

עיצוב צנרת: נעשה שימוש בצינור קלוע של אלפגומה תלת שכבות פלדה, הלחץ המוגן לפיצוץ מוגבר 3 פעמים, וחיי השירות מורחבים ל 80,000 שעות.

2. אלגוריתם בקרה אינטליגנטי

מנגנון משוב לולאה סגורה:

▪ בקרת לחץ: ניטור בזמן אמת של לחץ הצילינדר, התאמה דינאמית של פתיחת השסתום היחסי דרך אלגוריתם PID, טווח תנודות ± 0.05MPA;

▪ סנכרון מיקום: שגיאת תזוזה צילינדר כפול <0.1 מ"מ, מבטיחה כוח אחיד על התבנית.

מצב חיסכון באנרגיה: לעבור אוטומטית למחזור בלחץ נמוך במצב המתנה, ומפחית את צריכת האנרגיה ב- 60%.

3. התאמת סביבה קיצונית

הגנה על טמפרטורה גבוהה: מערכת קירור טמפרטורת השמן יכולה לשמור על טמפרטורת השמן ≤45 ℃ בסביבה של 50 ℃ כדי למנוע ריקבון לחץ הנגרם כתוצאה מירידת צמיגות;

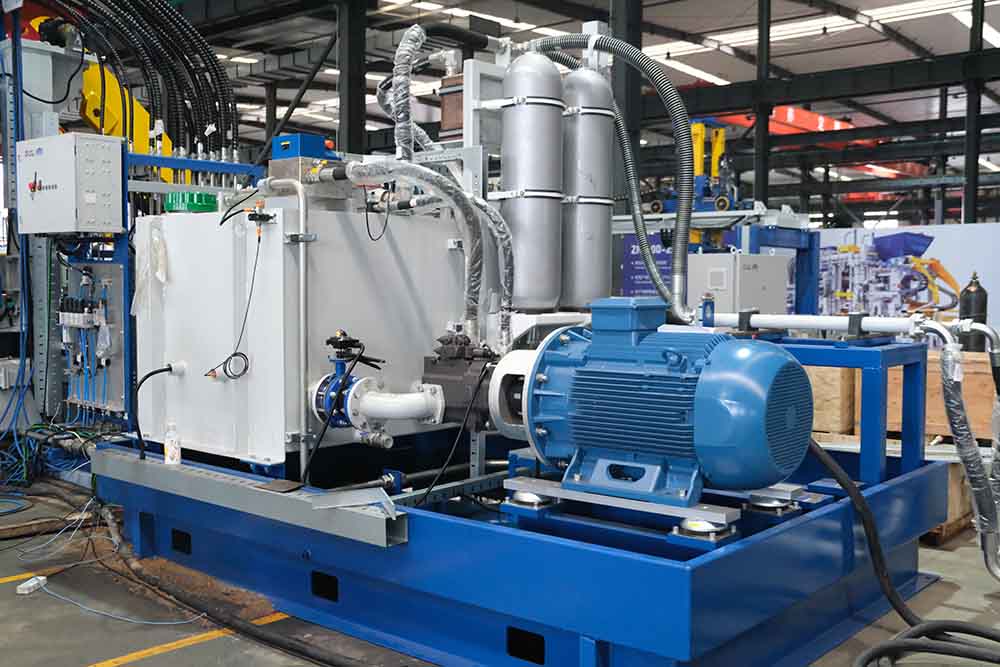

תכנון אבק אבק: לתחנה ההידראולית יש רמת הגנה IP65, אשר למעשה חוסמת אבק מכניסה ומתאימה לתנאי עבודה קשים כמו סביב מוקשים.

[השוואה בין נתונים נמדדים]

אינדיקטורים	מערכת מסורתית	מערכת הידראולית QGM	אפקט משופר
דיוק בקרת לחץ	± 5%	± 0.1%	98%
צריכת אנרגיה הידראולית לבנים יחידה	1.2kW · h	0.75kW · h	37.5%
שיעור כשל במערכת (שנה)	15 פעמים	פעמיים	86.7%

[מקרי יישום גלובלי]

● פרויקט הכביש המהיר של פקיסטן קראצ'י:

ציוד QGONG ZN1200 משמש לייצור אבני שורות, והתפוקה היומית הממוצעת מוגברת ל 48,000 חלקים, ועוזרת לפרויקט להסתיים 3 חודשים לפני לוח הזמנים;

● הנדסה עירונית קזחסטן אלמטי:

תחת סביבה קרה במיוחד של -30 ℃, היא פועלת ברציפות במשך 2000 שעות ללא תקלות, ושיעור ההסמכה של גוף הלבנים הוא 99.3%.

[אבולוציה טכנולוגית]

מהדור הראשון של מערכת הידראולית עם לולאה פתוחה בשנת 2015 ועד הדור השלישי של מערכת סרוו חכמה בשנת 2024, QGM פתר את הבעיה של "פעימות לחץ תחת רטט בתדר גבוה" באמצעות למעלה מ- 200 ניסויים בצימוד זרימת לחץ, והטכנולוגיה הקשורה השיגה 3 פטנטים של המצאה לאומית.
